ケーシング

ケーシング

ケーシング

シロッコファン用のケーシングです。

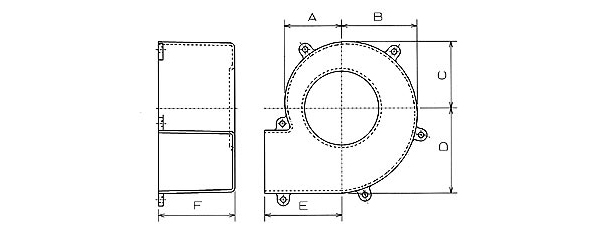

ケーシング平面図

カタログNo. A B C D E F 逆回転
30-15R ケーシング 19.9 26 22.9 28.9 33 22.3
40-20R ケーシング 25.8 33.9 29.8 37.8 38 28.1
50-15R ケーシング 30.8 41.2 36.1 46.1 45 23.5
50-30R ケーシング 30.8 41.2 36.1 46.1 45 38.5
60-40R ケーシング 37 49.1 43 55 50 49.6 L
80-40R ケーシング 49 65.1 57 73 65 49.8 L
80-60R ケーシング 49 65.1 57 73 65 69.8 L
10-40R ケーシング 61.2 81.4 71.3 91 81.3 52 L
10-70R ケーシング 61.2 81.4 71.3 91 81.3 82 L
12-50R ケーシング 73 97.2 85.1 109 79.5 62.2 L
12-70R ケーシング 73 97.2 85.1 109 79.5 82.2 L
13-65R ケーシング 82.1 109.3 95.7 122.7 110 77.5 L
14-90R ケーシング 85.1 113.3 99.2 127.1 114 102.5 L
15-70R ケーシング 91 121.2 106.1 136 122 82.5 L
