プロペラファン

プロペラファン

プロペラファン

風量が多く、静圧は低い。扇風機、換気扇等の風量を多く必要とするものに適しています。

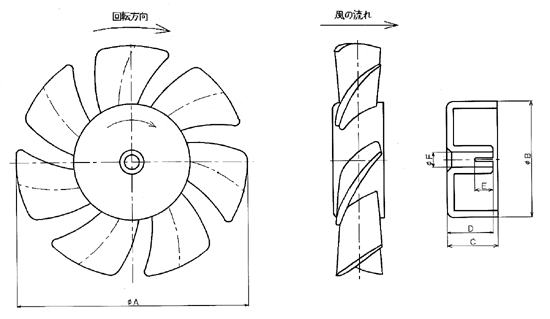

プロペラファン平面図1

カタログNo. A B C D E F G H 羽根枚数 逆回転
PF60-5P-R 60 25 13.2 10 5.5 2、3、3.18 5 L
PF80-5P-R 80 33 18.3 13.5 8 2、3、3.18、5、6 5

6

4.5

5

5 L
PF100-5P-R 100 42 21.4 17.5 12 3、3.18、5、6 5

6

4.5

5

5 L
PF120-5P-R 120 50 25.3 21 13.8 3、3.18、5、6、8 5

6

8

4.5

5

7

5 L
PF150-5P-R 150 63 35 25 16.5 3、3.18、5、6、8 5

6

8

4.5

5

7

5 L

※ABS、PP 常備品あります。その他の樹脂の場合は、ご注文頂いてから制作いたします。

※シャフト径は資料をダウンロードして頂けますと詳細をご確認頂けます。


プロペラファン平面図2

カタログNo. A B C D E F G H 羽根枚数 逆回転
PF200-5P-R 200 80 30 5
PF250-5P-R 250 100 36.5 5
PF300-5P-R 300 120 43 5

※ ABS、PP 常備品あります。
※ 図面に記入の平六角ワッシャーが必要です。


プラスチックファン平面図 3

カタログNo. A B C D E F 羽根枚数 逆回転
PF15-7P 15 6 5 5 0 2.0 7
PF30-7P-R 30 16.5 6.6 6 2.5 1.5 2.0 3.0 3.18 7
PF40-7P-R 40 20 8.8 8 4 1.5 2.0 3.0 3.18 7
PF50-7P-R 50 25 11 10 4 1.5 2.0 3.0 3.18 7

※ABS、PP 常備品あります。その他の樹脂の場合は、ご注文頂いてから制作いたします。
